Gazebo添加模型

在gazebo中添加模型（图片）

1.前言

在使用Gazebo仿真的过程中常常需要导入用户自定义的模型，特别是一些独特的具有严格尺寸的Mark图标(Apritag, Chessboard等)。目前在Gazebo中一共支持3种模型导入方式，分别是urdf， sdf和3D model，其中最简单的是直接通过CAD绘制出相关的3D model后直接导入模型。在本文中将详细描述相关方法，并编写相应的模型描述文件。

2.环境

• Ubuntu 18.04
• Gazebo 9
• Blender 3.4.1

3.贴图模型制作

使用各平台支持良好的免费3D建模软件Blender制作，使用snap方式安装：

sudo snap install blender --classic

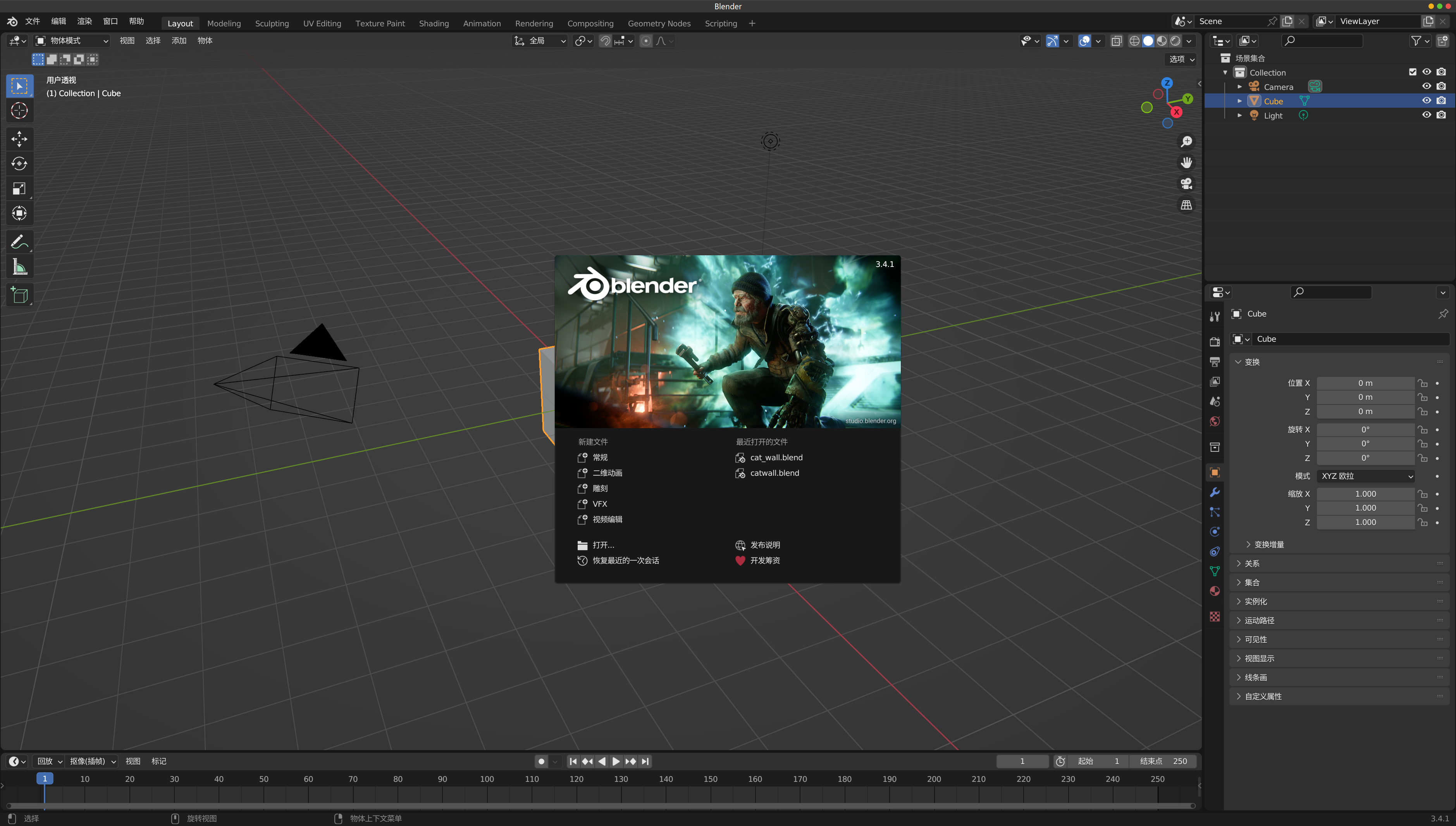

启动界面如下图1：

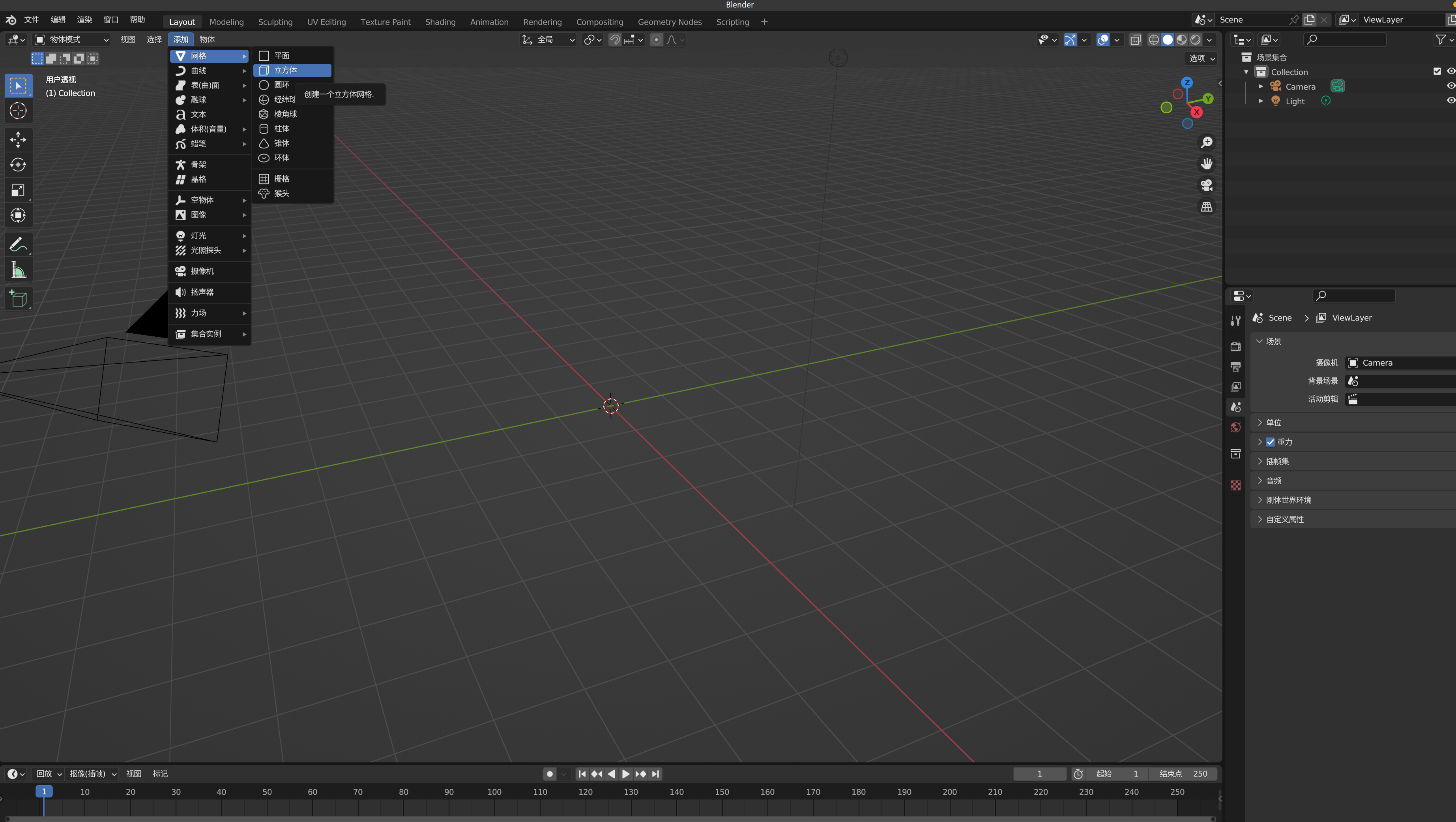

删除初始默认立方体后选择添加 -> 网格 -> 立方体，如图2所示：

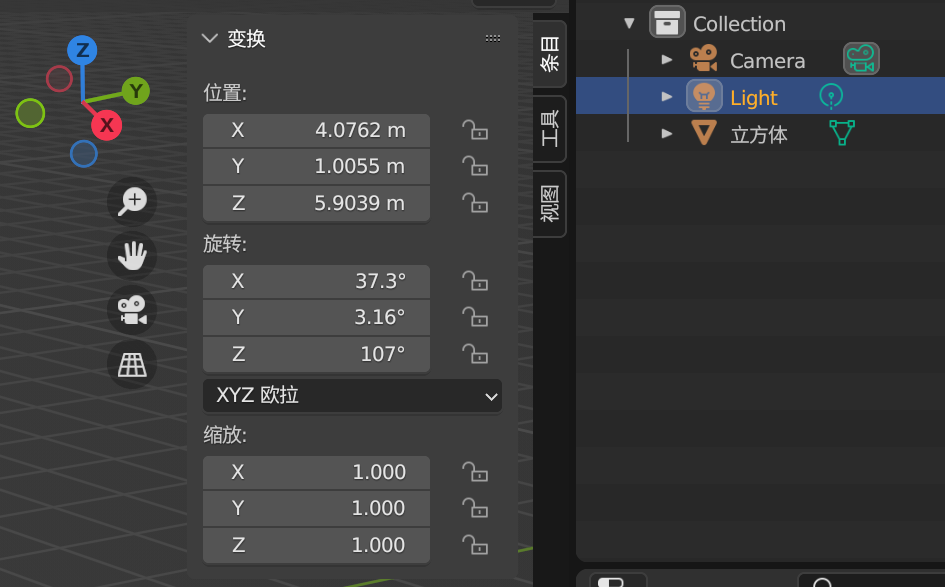

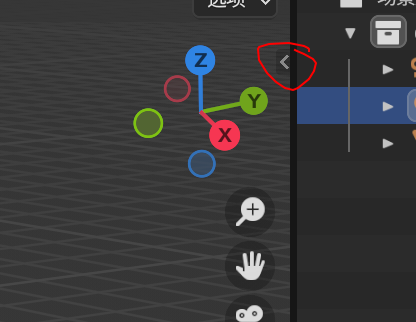

点击界面右上角部分，调整立方体大小，如下图3、图4所示：

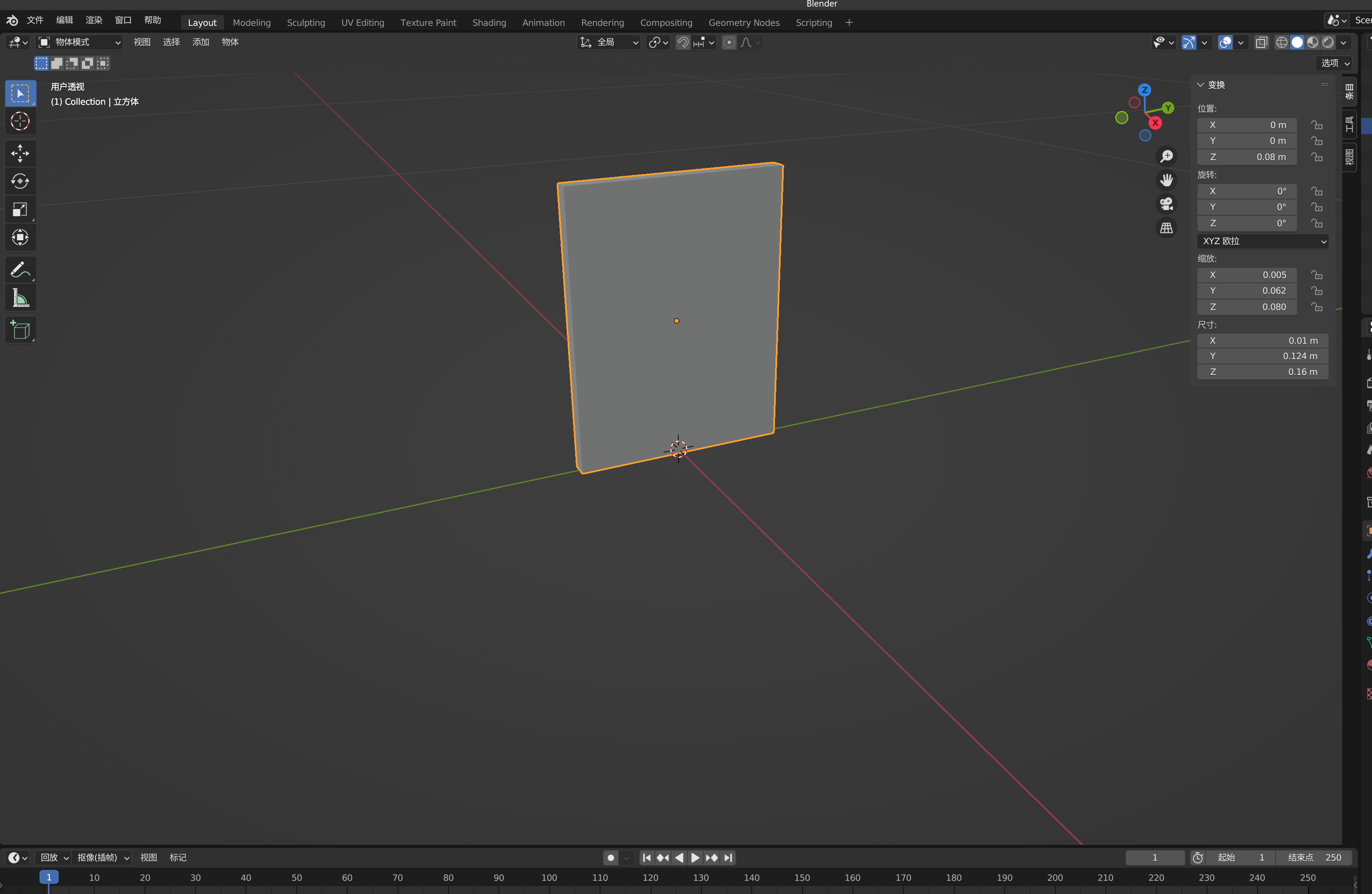

设置尺寸为 x: 0.01m，y: 0.124m，z: 0.16m，设置位置z:0.08，结果如图5所示：

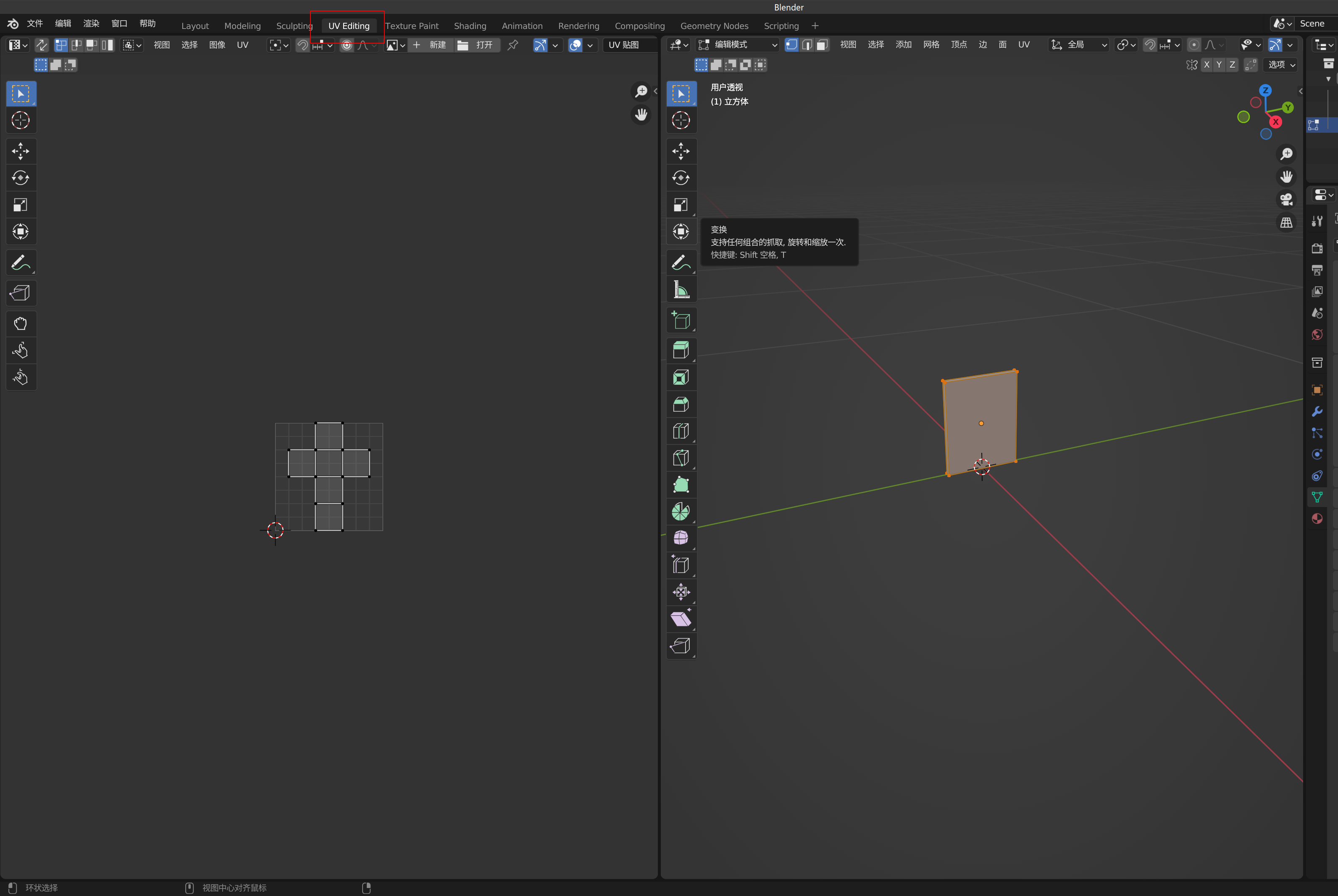

设置好尺寸后我们设置UV贴图，即贴图图片与3D立方体之间的映射关系，在此我们只贴立方体的一面作为标定板。选择界面上方的UV Editing进入UV编辑模式，如下图6所示：

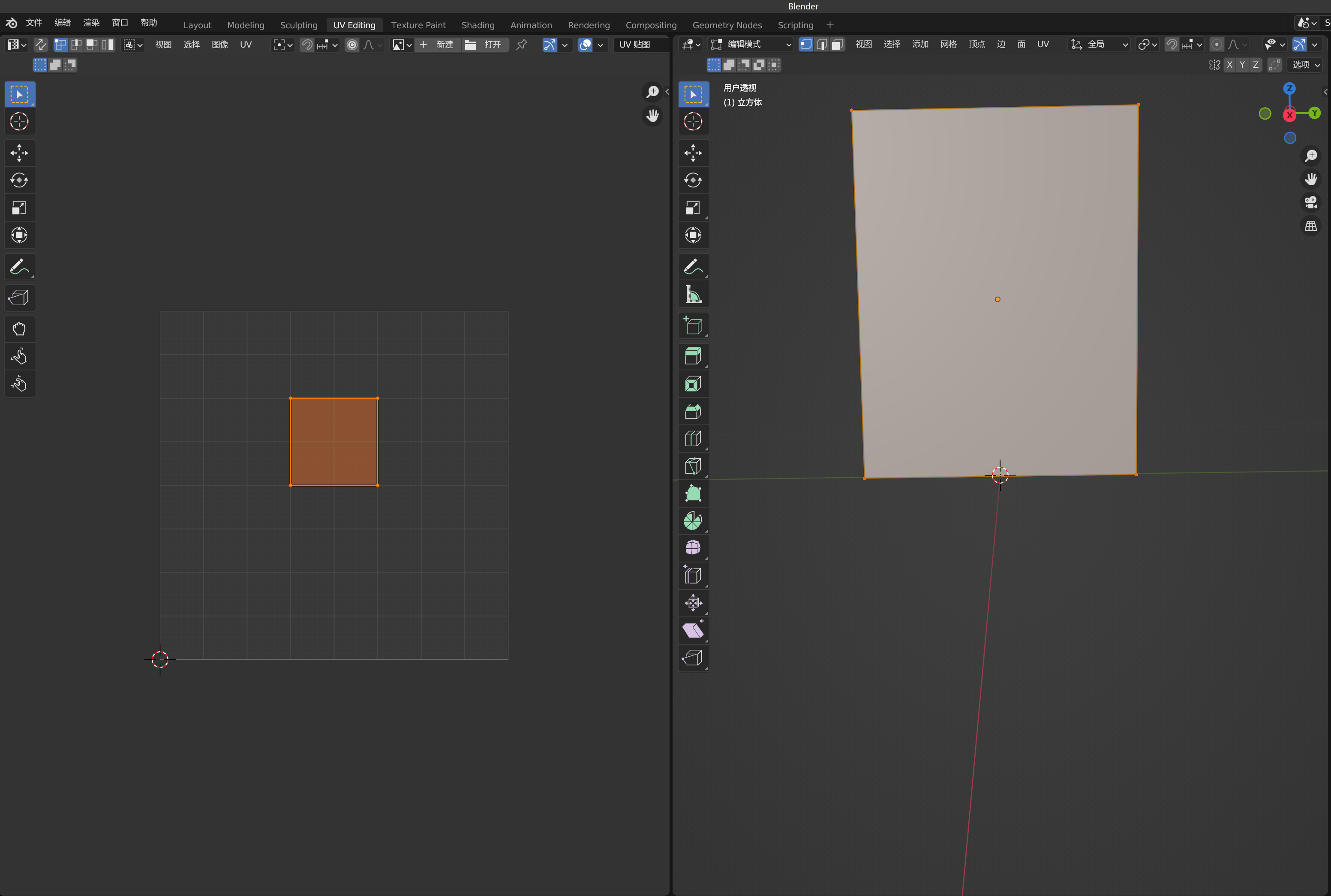

注意，这个图左侧为立方体6个面的展开图，因此你可以看到6个正方形相连在一起的图形。右侧为立方体，通过鼠标点击此立方体周围的空白区域，可以取消选定，这时左边左边立方体的6个面展开图就会消失。通过长按鼠标左键选着立方体的一个面作为我们放置贴图的面，这时左边的立方体张开图就只有一个正方形，用鼠标左键与shift键以此点击4个定点，选中该面，结果如图7:

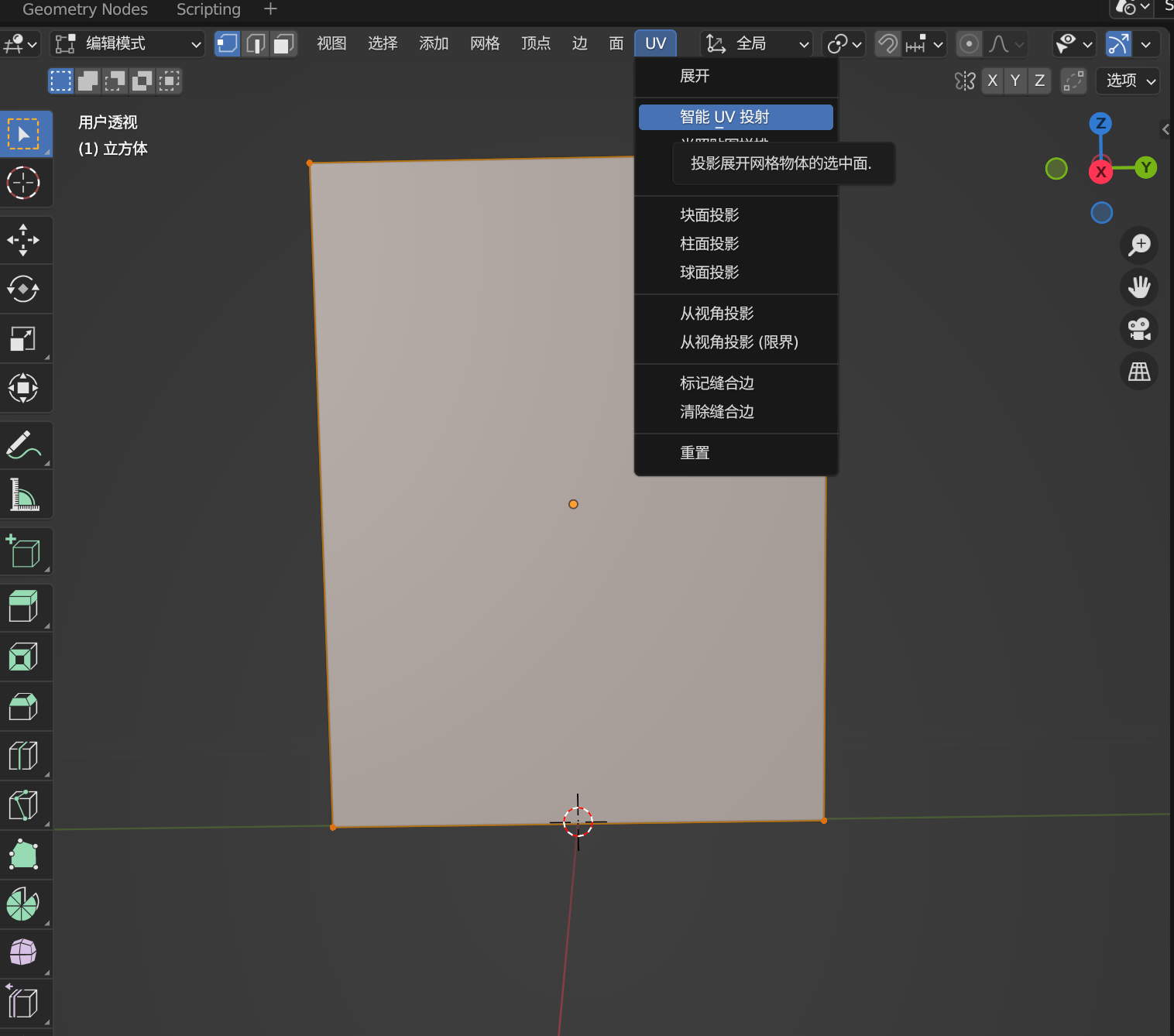

在右边区域上方顶栏选着UV–智能UV投射：

直接确定即可，不需要更改什么。

单击右侧材质选项，点击新建，为立方体新建材质，在基础色选项中选择图像纹理，在图像图像选项中选择打开，选择本地贴图图像。

4.模型文件编写

新建文件夹并命名为模型名称。在该文件夹下分别新建model.config，xxx.sdf文件，meshes与materials文件夹，在meshes文件夹下放置3d模型的dae格式文件，在materials文件夹下新建textures文件夹，并将贴图图像文件放入。文件从属关系如下所示。\

├── cat_wall.sdf
├── materials
│   └── textures
│       └── cat_wall.png
├── meshes
│   └── cat_wall.dae
└── model.config

此处的cat_wall即为模型名称，同时也是上诉所有文件都放置的文件夹。

model.config文件内容如下所示：

<?xml version="1.0"?>

<model>
<name>cat_wall</name>
<version>1.0</version>
<sdf version='1.6'>cat_wall.sdf</sdf>

<author>
    <name>kdt</name>
    <email>[email protected]</email>
</author>

<description>
    A plane with a reference texture on it depicting a cat.
</description>
</model>

最重要的，一定要修改的是sdf文件的名称，其余作者信息和模型描述可不管。

sdf文件如下所示：

<?xml version='1.0'?>
<sdf version="1.6">
<model name="cat_wall">
<static>true</static>
    <link name="link">
    <visual name="visual">
        <geometry>
        <mesh>
            <uri>model://cat_wall/meshes/cat_wall.dae</uri>
        </mesh>
        </geometry>
    </visual>
    </link>
</model>
</sdf>

其中为模型名称，在gazebo中也将以该名称显示。在中填入dae模型文件地址。其中model://acircles_pattern为当前文件夹地址。

由此模型描述文件以全部完成，可放置在./gazebo/models文件夹下，在重启gazebo后便可以在插入模型选项中找到该模型。

但由Blender建立的模型在gazebo中显示光泽较黯,可在文本方式下打开dae文件，找到以下选项卡，将数值由0 0 0 1改为0.5 0.5 0.5 0.5。下示为修改后内容:

<emission>
    <color sid="emission">0.5 0.5 0.5 0.5</color>
</emission>

有些教程中，将数值全部给1，会过曝。

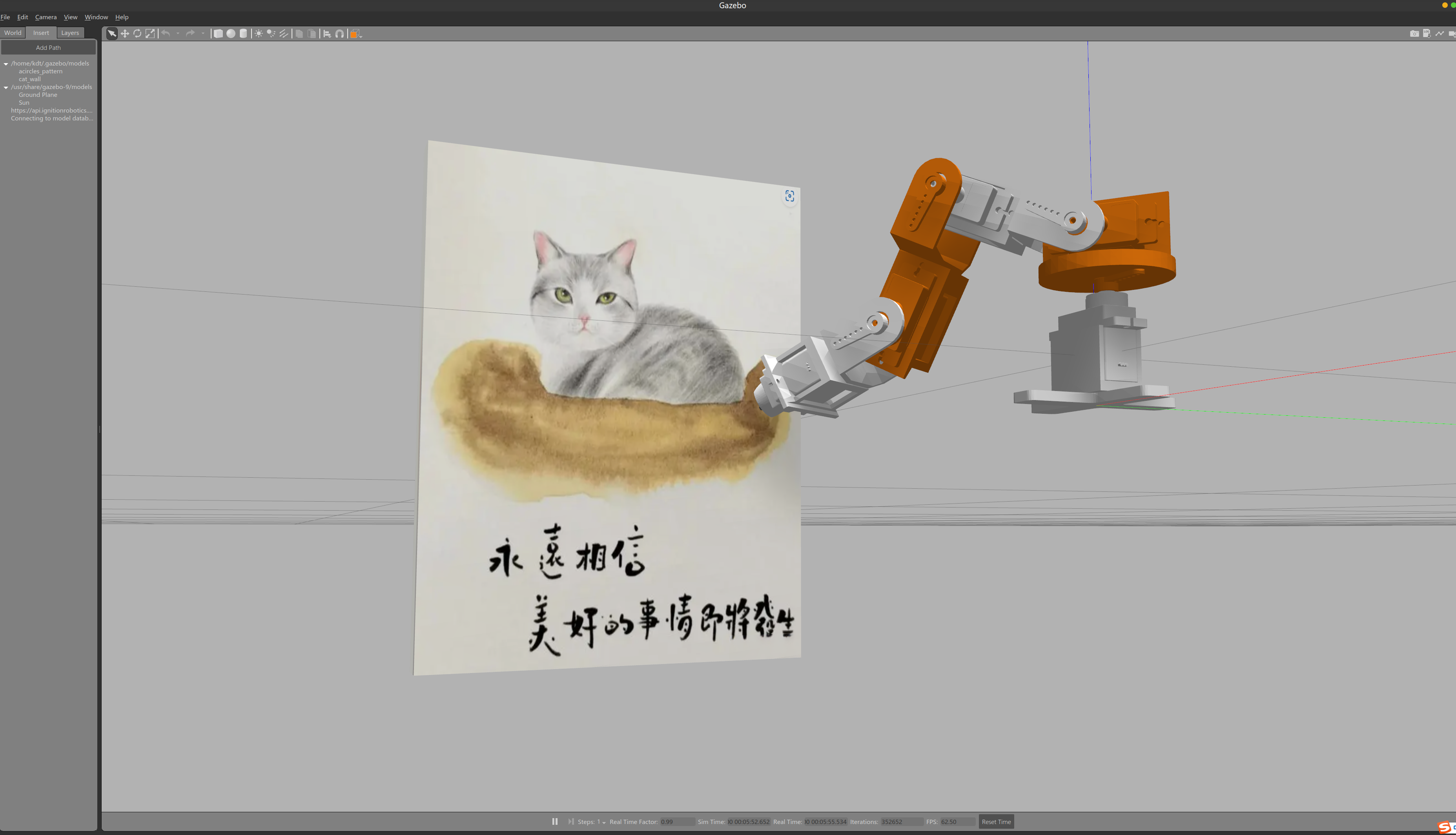

重新启动gazebo插入模型查看效果，结果如下图：
